春立電機の製品紹介

シャーリング作業の高精度化・効率アップに。

ピタッときまるシャーリング寸法

シャーリング作業の高効率化の決め手は、寸法の位置決めをいかに精確・スピーディに行うかです。

その課題に挑戦し、これまでのノウ八ウをもとに、最新コンピュータ技術を駆使して誕生したのがデジタルフロントゲージです。

本機は、シャーリング機のテーブル側に取り付ける自動位置決め装置で、本機の使用により熟練を要することもなく、また勘に頼ることもなく、簡単な操作でだれでも正確・スピーディな位置決め作業が出来ます。

しかも、現場のニーズに合わせて各タイプの機種を用意。シャーリングのどんな機種にも簡単に取り付けられます。

作業効率のアップ、品質向上、省力化などをお考えなら、作業条件にマッチした最適機種をご選定ください。

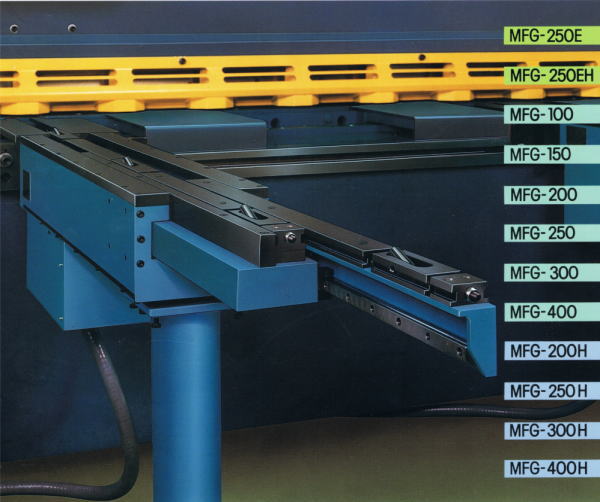

伸縮機能やメモリー機能など、多彩な機能で作業の効率アップ・高精度化

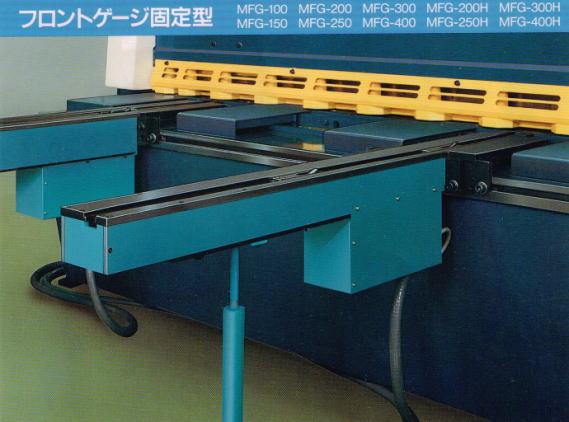

省スペース化を実現する高性能タイプ

■定寸送り機能により、タレットパンチプレスでの多数個取り部品の切り落とし作業が効率的に行えます。しかも、メモリー機能を内蔵しており、複雑な寸法でもテンキーでセットするだけですぐシャーリング作業に掛かれます。

■切断鋼板の種類により、キヤスター付スタンド(オプション)でフロントゲージ本体の左右移動が可能です。[MFG-200以上]

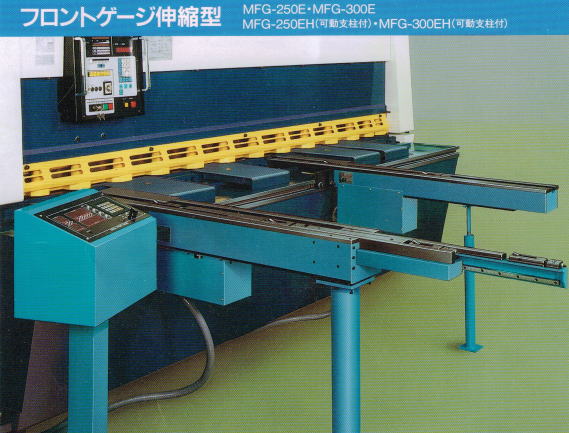

端材の有効利用から長尺物の切断作業まで、

能率的にこなす汎用タイプ

■高性能タイプ並みの機能を備えながら、価格はローコスト追求。経済性を考慮した機種です。


■豊富な機種揃えで、現場にマッチした最適機種が お選びいただけきす。


■メーカー・機種を問わず、各シャーリング機に簡 単に取り付けできます。(一部の機種を除く)


■位置決めストッパーは、キズの付きにくいカマボ コ型を採用していますe

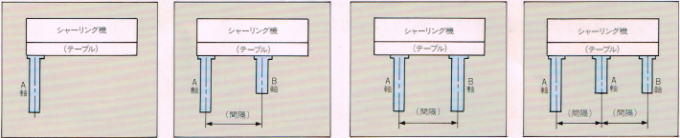

主な使用例

■個別のモーターが駆動し、A軸単独・A、B軸 各々の寸法設定が可能でず。


/p>

オプション

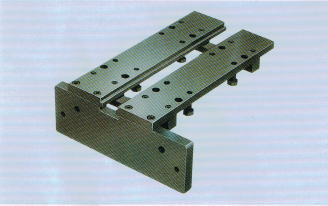

●延長レール

(シャーリングテーブル内ストッパー用レール。)

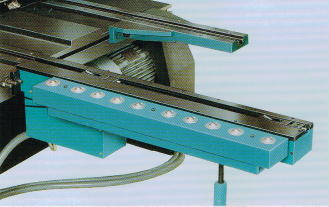

●フリーベアー

(エアーシリンダーで上下動し、大板の作業がスムーズにできます。 上昇力185kg/台・空気圧5kg/㎠)

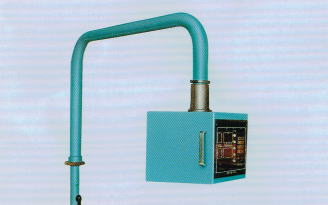

●ペンダント型コントローラー

(作業員の操作しやすい方向に移動ができます。)

●ストレッテヤー(直角ゲージ。)

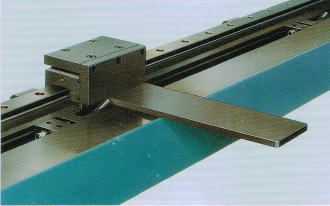

●スコヤアタ'v'チメント

(切断刃に平行を稚持する移動アームです。)

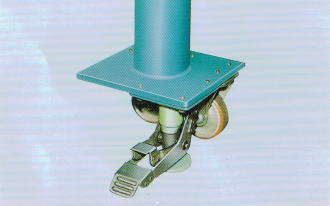

●キャスター付支柱スタンド

(フロントゲージの左右移動が容易にできます。MFG-200以上)



定寸送D機能に加え、メモリー機能を2500工程にアップ!!

 ■特  黴


◎高輝度ELで周囲の明るさに関係なく八ッキリと見えます。

◎大型カタッチパネルの採用で操作性が一段と向上しました。

◎大きな文字で明るく高齢看の方でも扱い易くなっています。

◎シャーリング機との同期位置決め機能を内臓しました。

◎位置決め速度が現場で簡単に可変できます』

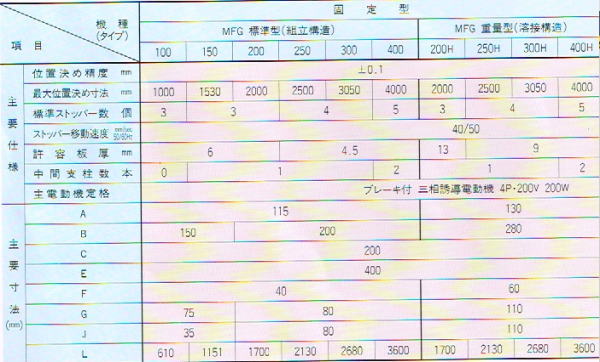

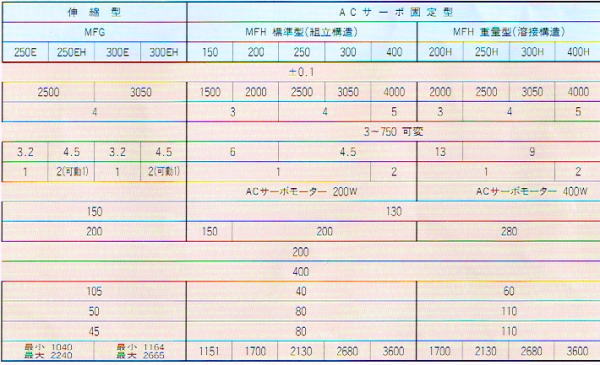

 ■仕  様

項目 ╲ 機種 FGC 401 FGC 40□
ACサ一ボ
フロントケージ
1軸用 多軸用
電  源 三相200V(50・60Hz)
操作方法 タッチパネル
ハードウエア― SIO(MtoM方式)
メモリー
バックアップ
10年

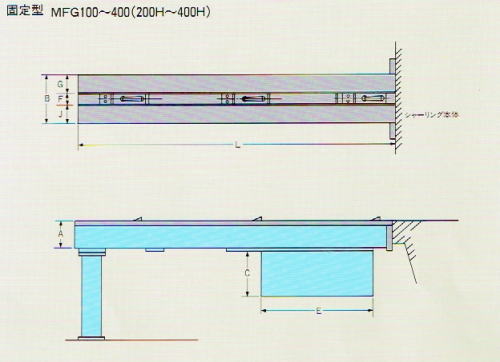

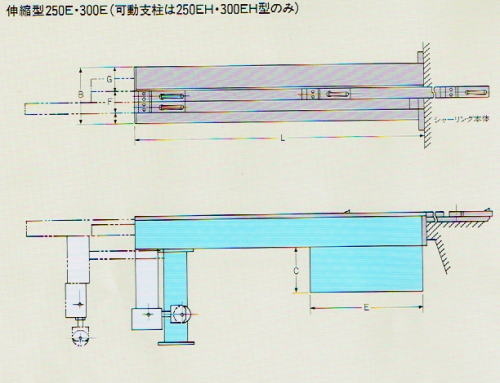

■ 外 形 図




注  意


1.位置決め寸法は固定刃(下刃)よりの最大寸法を表わします。

 これはテーブレ前後巾の寸法により多少異なる場合があります。

又ゲージ1本、2本使用時によっても異なる場合があります。


2.ストッパーも数は上記が標準であり、長短の組み合せ及び

テーブル前後巾の寸法により異なる場合もあります。
